660MW發電機交流耐壓試驗用串聯諧振型號

責任編輯：葉穆生 人氣： 發表時間：2021-02-05 18:37:16

•     660MW發電機交流耐壓試驗用串聯諧振型號，答案來源于華能陜西秦嶺發電有限公司采購木森電氣公司一套用于60MW發電機交流耐壓試驗的串聯諧振，串聯諧振型號：MSXZ(f）-176kVA/44kV 變頻串聯諧振試驗裝置。

      MSXB-F-176kVA/44kV 變頻諧振試驗裝置適用范圍和功能要求：滿足600MW～1000MW及以下火力發電機，出口電壓22kV，電容量≤0.3µF，試驗頻率45～60Hz,試驗電壓≤44kV，試驗時間1分鐘。
      660MW發電機交流耐壓試驗時，各種電氣設備的配置組合及試驗范圍說明如下：

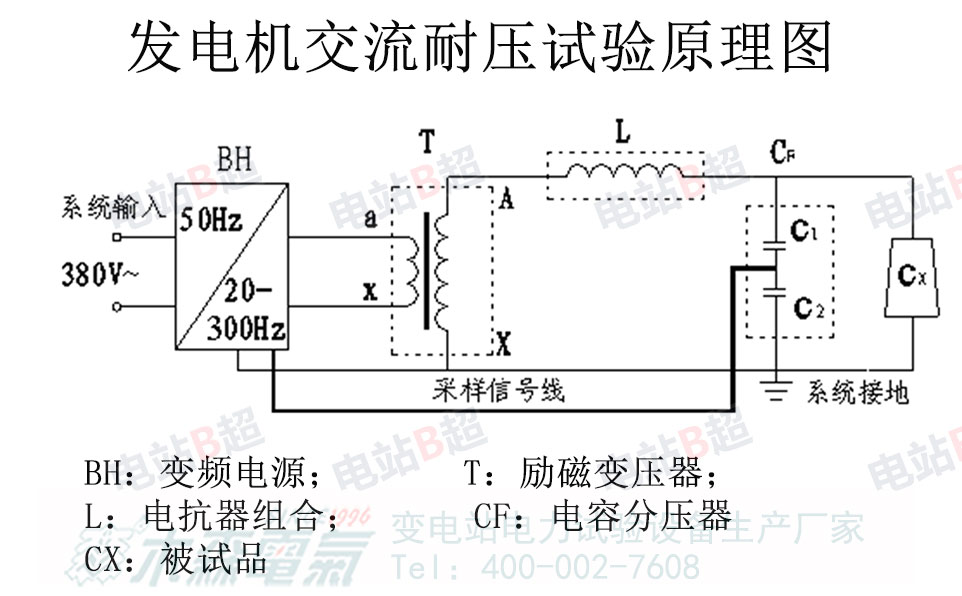

      在規定的試驗頻率下可試驗的試品范圍由公式 計算得出，同時根據公式 驗證不大于電抗器的總額定電流，其中C為可試驗的被試品電容量、f為諧振時頻率、L為電抗器總電感量、C1為分壓器及補償電容器（若有）的總電容量、I為試驗電流、U為試驗電壓。

      660MW發電機交流耐壓試驗用串聯諧振裝置容量的確認
      頻率取50Hz，
      試驗電壓=（2×22+3）×0.8=37.6kV
      試驗電流I=2πfCU試 =2π×50×0.3×10-6×37.6×103=3.5A
      對應電抗器電感量 L=1/ω2C=33.8H
      電流取4A，電壓取44kV，則設計二節電抗器，使用電抗器二節并聯，則電抗器單節為88kVA/44kV/2A/67.6H，系統總?cè)萘繛?76kVA。

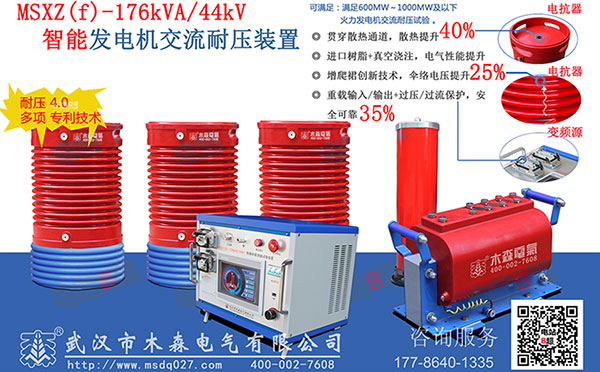

      華能陜西秦嶺發電有限公司是中國華能集團的全資公司，前身為原西北電管局秦嶺發電廠，采購木森電氣公司一套用于60MW發電機交流耐壓試驗的串聯諧振，串聯諧振型號：MSXZ(f）-176kVA/44kV 變頻串聯諧振試驗裝置。使用效果很好，產品質量和服務獲得好評與稱贊。660MW發電機交流耐壓試驗用串聯諧振型號，選用木森電氣MSXZ(f）-176kVA/44kV 變頻串聯諧振試驗裝置。
