串聯諧振配置選型方案-MSXB-F-132kVA-22kV串聯諧振裝置

責任編輯：穆森 人氣： 發表時間：2024-10-10 13:49:23

•

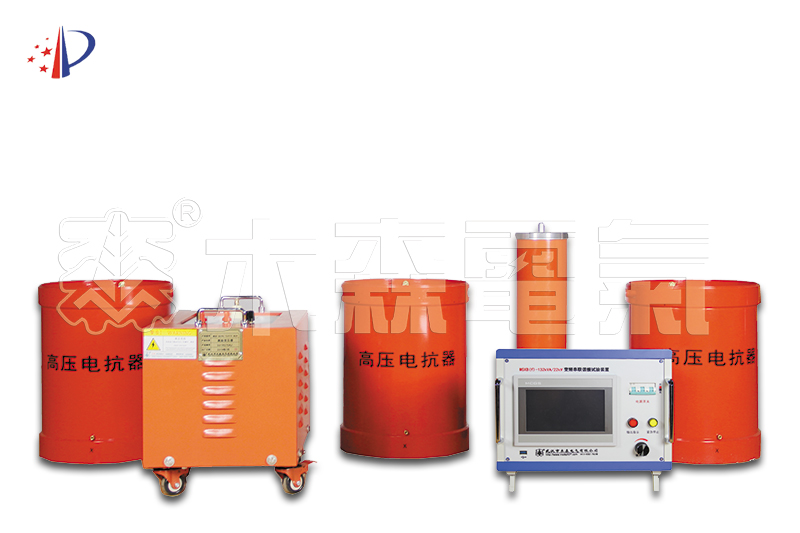

  MSXB-F-132kVA-22kV串聯諧振裝置 該裝置主要針對10kV /300mm²3km 電纜交流耐壓試驗1小時設計制造。是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
  適用范圍：

  被試品	電容量	試驗頻率	試驗電壓	試驗時間
  10kV/300mm2電纜3km	≤1.126μF	30～300Hz	21.7kV	60min

  串聯諧振在電力系統中應用的優點：
  1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
  2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
  3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
  4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
  5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
  我公司調頻諧振裝置主要功能及其技術特點：
  1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
  2、整個裝置單件重量很輕，便于現場使用。
  3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
  工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.
  4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
  5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。


  序號	名稱	規格	數量
  1	激勵變壓器	MSB-6kVA/1kV/0.4kV	1臺
  2	變頻電源	MSXZ-f-6kW/220/380V	1臺
  3	高壓電抗器	MSDK-44kVA/22kV	3臺
  4	電容分壓器	FRC-30kV/6000pF	1套
  5	內部連接線		1套


  激勵變壓器MSB-6kVA/1kV/0.4kV

  額定容量	6kVA
  輸入電壓	0～400V，單相；
  輸出電壓	1kV
  結構	干式
  重量	約58kg

  變頻電源MSXB-f-6kW/220/380V

  額定容量	6kW
  輸出電壓	220/380±10%V（單/三相），工頻
  額定輸入電流	9A（三相）
  額定輸出電流	15A
  電壓分辨率	0.01kV
  電壓測量精度	1.5%
  頻率調節范圍 分辨率	30～300Hz ≤0.1Hz

  高壓電抗器MSDK-44kVA/22kV

  額定容量	44kVA
  額定電壓	22kV
  額定電流	2A
  電感量	55H/單節
  結構	干式
  重量	約42kg


  電容分壓器FRC-30kV/6000pF

  額定電壓	30kV
  高壓電容量	6000pF
  介質損耗	tgσ≤0.5%
  分壓比	1000：1
  測量精度	有效值1.5級
