• 介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
  MS-101D抗干擾介損自動測量儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
  變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。

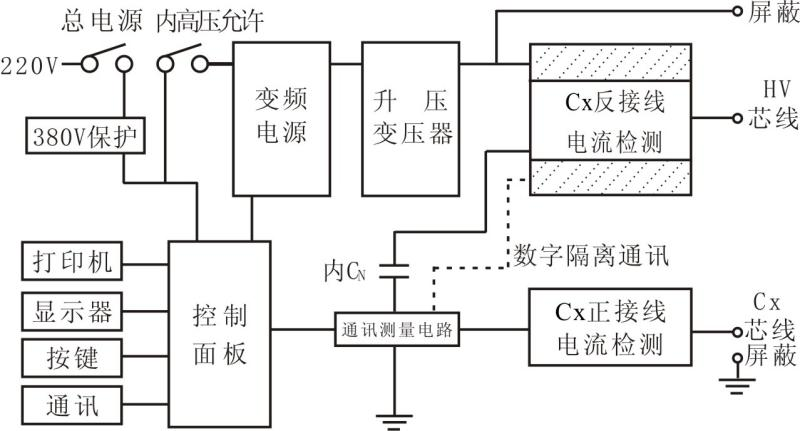

  【抗干擾介損自動測量儀】測量原理、儀器結構


  測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
  控制面板：打印機、鍵盤、顯示和通訊中轉。
  變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
  升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。
  標準電容器：內Cn，測量基準。
  C_N電流檢測：用于檢測內標準電容器電流，10μA～1A，輸入電阻＜2Ω。
  Cx正接線電流檢測：只用于正接線測量，10μA～1A，輸入電阻＜2Ω。
  Cx反接線電流檢測：只用于反接線測量，10μA～1A，輸入電阻＜2Ω。
  反接線數字隔離通訊：隔離電壓20kV，采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。

  抗干擾介損自動測量儀工作原理

  啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。
