8100kVA/500kV串聯諧振裝置：閃耀武漢供電公司110kV電纜交流耐壓試驗

責任編輯： 人氣： 發表時間：2025-05-06 09:33:35

•
  2025年5月。武漢供電公司迎來了一項重要的技術突破，8100kVA/500kV串聯諧振裝置在該公司的110kV電纜交流耐壓試驗中成功應用，標志著武漢供電公司在電力設備試驗技術方面邁上了新的臺階。

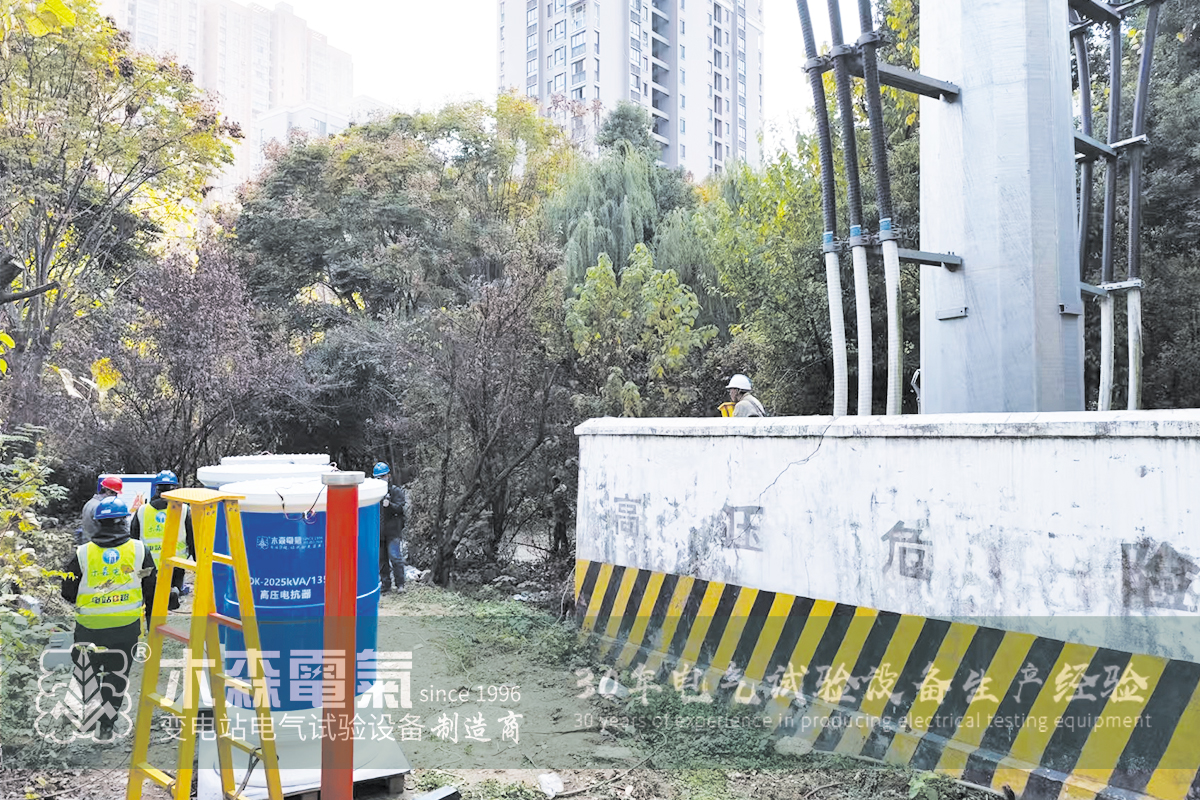

  此次試驗的對象是武漢供電公司的重要輸電線路——110kV電纜。為了確保電纜的安全穩定運行，公司決定對其進行嚴格的交流耐壓試驗。然而，由于電纜的額定電壓高、容量大，傳統的試驗設備難以滿足試驗需求。為此，武漢供電公司引進了木森電氣設備8100kVA/500kV串聯諧振裝置，該裝置以其高功率、高精度和高穩定性，成為了此次試驗的理想選擇。


  在試驗過程中，8100kVA/500kV串聯諧振裝置充分發揮了其技術優勢。該裝置通過串聯諧振的方式，將試驗電壓提高到所需的水平，同時保證了試驗電流的穩定性和準確性。在試驗過程中，裝置對電纜進行了全面的檢測，包括絕緣電阻、泄漏電流、局部放電等關鍵參數的測量，確保了電纜在額定電壓下的安全穩定運行。

  值得一提的是，此次試驗不僅驗證了8100kVA/500kV串聯諧振裝置的技術性能，也展示了武漢供電公司在電力設備試驗技術方面的實力。公司技術人員在試驗過程中，充分發揮了專業知識和技能，確保了試驗的順利進行。同時，他們還對試驗數據進行了深入的分析和研究，為電纜的運行維護和故障排查提供了有力的技術支持。



  隨著8100kVA/500kV串聯諧振裝置的成功應用，武漢供電公司的電力設備試驗?zāi)芰Φ玫搅孙@著提升。未來，公司將繼續引進和應用先進的電力設備試驗技術，加強電力設備的安全管理和維護，確保電網的安全穩定運行。此次8100kVA/500kV串聯諧振裝置的成功應用，不僅為武漢供電公司的電力設備試驗工作注入了新的活力，也為公司的電網建設和運行提供了有力的技術保障。



  MSXB-F-8100kVA/500kV變頻串聯諧振試驗裝置主要針對110kV.220kV，1000mm²電纜交流耐壓試驗，110kV.220kV 及以下斷路器.GIS.PT.CT.絕緣子試驗設計制造。具有較寬的適用范圍，是地.市.縣級高壓試驗部門及電力安裝.修試工程單位理想的耐壓設備。該裝置主要由變頻電源.勵磁變壓器.電抗器.電容分壓器組成。

  1.具有過壓.過流.零位啟動.系統失諧（閃絡）等保護功能。
  2.設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
  3.裝置具有三種工作模式：全自動模式.手動模式.自動調諧手動升壓模式.
  4.存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
  5.裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
  6.DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
  7.改善輸出電壓的波形。
  8.防止大的短路電流燒傷故障點。
  9.不會出現任何恢復過電壓。


  適用范圍如下：
  1.1000mm²,110kV 電纜交流耐壓試驗，長度10km,電容量≤2.31uF,試驗頻率30-300Hz,試驗電壓128kV
  2.1000mm²,220kV 電纜交流耐壓試驗，長度4km,電容量≤0.688uF,試驗頻率30-300Hz,試驗電壓216kV
  3.220kV 及以下斷路器.GIS（5 個間隔）.PT.CT.絕緣子,試驗頻率30-300Hz,試驗電壓460kV，試驗時間1min
  4.110kV 及以下斷路器.GIS（10 個間隔）PT.CT.絕緣子,試驗頻率30-300Hz,試驗電壓265kV，試驗時間1min
